Presión Crítica, Temperatura Crítica y Presión de Vapor: El Trío Fundamental para Dimensionar Válvulas de Control

En el dimensionamiento de válvulas de control para servicio líquido, es habitual centrarse en el cálculo del coeficiente de flujo (Cv) o en verificar que la caída de presión (Delta P) no supere los límites del sistema. Sin embargo, cuando la presión de proceso se aproxima a los límites termodinámicos del fluido, omitir el análisis del Punto Crítico puede provocar fallas catastróficas por cavitación severa o flashing no previsto.

A continuación, analizaremos qué son la Presión y Temperatura Crítica, cómo se conectan con la Presión de Vapor y de qué manera esta relación permite validar, reevaluar o descartar construcciones de válvulas antes de su instalación.

1. Conceptos Fundamentales: Pc, Tc y Pv

Para interpretar el comportamiento del fluido dentro de una válvula, es necesario diferenciar claramente estas tres variables termodinámicas:

  • Presión de Vapor (Pv): Es la presión a la cual un líquido y su vapor coexisten en equilibrio a una temperatura determinada. Si la presión estática del proceso cae por debajo de Pv, el líquido comienza a evaporarse (ebullición local).
  • Temperatura Crítica (Tc): Es la temperatura máxima por encima de la cual un fluido no puede existir en estado líquido, independientemente de la presión que se le aplique. Un mayor detalle, cuando el liquido es sometido a temperatura se expande y empieza a evaporarse, si queremos mantener su estado liquido aplicamos mas presion, cuando el liquido llega a la temperatura critica el liquido y el estado gaseoso no se distinguen, tienen la misma densidad y ya no es posible que aplicar mas presion liquidifique la porcion gaseosa. Hay tanta energia en este punto en el agua que se hace supercritico e inmanejable hablando de mantenerlo en estado liquido.
  • Presión Crítica (Pc): Es la presión de vapor del fluido cuando se encuentra exactamente a su Temperatura Crítica (Tc). En este punto aplicar mas presion ya no hace que el fluido tienda a cambiar a estado liquido en ninguna proporcion.

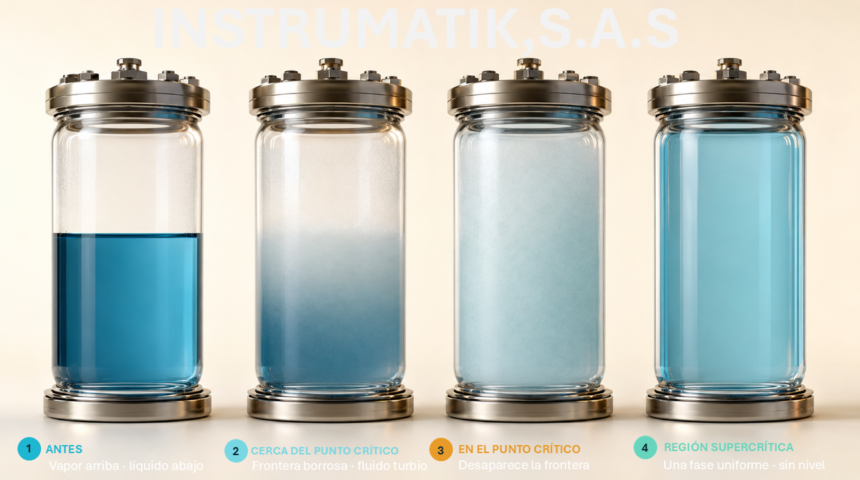

En el Punto Crítico (Tc, Pc), la densidad de la fase líquida y de la fase gaseosa se igualan. Más allá de este punto, la línea de transición de fase desaparece y el fluido pasa a ser un Fluido Supercrítico.

2. La Conexión Termodinámica en las Válvulas de Control

Dentro de una válvula de control ocurre un estrangulamiento. Al pasar por el área de restricción (asiento/trim), la velocidad del fluido se incrementa dramáticamente y la presión estática cae hasta su valor mínimo en la vena contracta (Pvc).

Si Pvc desciende por debajo de la presión de vapor (Pv), se generan burbujas de vapor. El comportamiento posterior del fluido depende de la relación entre Pv$ Pc y la presión de salida (P2):

Cavitación vs. Flashing

  • Cavitación: Ocurre cuando la presión en la vena contracta cae por debajo de Pv (Pvc< Pv), pero luego se recupera a la salida quedando por encima de la presión de vapor (P2 > Pv). Las burbujas colapsan e implosionan, liberando micro-jets a alta presión que picotean e intemperizan el metal del trim.
  • Flashing: Ocurre cuando la presión de salida se mantiene por debajo de la presión de vapor (P2 igual o menor a Pv). El fluido se transforma en una mezcla bifásica (líquido-vapor) de alta velocidad a la salida de la válvula, causando erosión mecánica directa sobre el cuerpo y la tubería.

3. El Factor de Relación de Presión Crítica (FF)

En las normativas de dimensionamiento IEC 60534 e ISA-75.01, la relación entre la presión de vapor (Pv) y la presión crítica (Pc) se sintetiza mediante el Factor de relación de presión crítica del líquido (FF):

FF = 0.96 – 0.28 sqrt*Pv/Pc

Este factor adimensional mide el grado de vaporización del líquido en la vena contracta y permite calcular la caída de presión máxima permisible (Delta Pmax) para evitar el flujo ahogado (choked flow):

Delta Pmax/choked = FL^2 (P1 – FF * Pv)

(Donde $F_L$ es el Factor de Recuperación de Presión del Líquido, propio de la geometría de la válvula).

4. Guía Práctica: Validar, Reevaluar o Descartar Construcciones

Comparar estos parámetros termodinámicos con las condiciones de operación permite tomar decisiones de ingeniería acertadas sobre la construcción física de la válvula:

A. Cuándo VALIDAR la construcción seleccionada

  • Condición: Delta Preal < Kc (P1 – Pv)
  • Interpretación: La caída de presión requerida por el proceso es menor al límite de cavitación inicial (Kc). La presión interna nunca cae por debajo de Pv.
  • Decisión: Puedes validar construcciones estándar de globo o rotativas (como válvulas de bola segmentada o mariposa) con internos (trims) convencionales en materiales estándar (316 SST).

B. Cuándo REEVALUAR e incorporar internos especiales

  • Condición: Kc(P1 – Pv) menor o igual a Delta Preal < Delta Pmax
  • Interpretación: La caída de presión genera cavitación incipiente o moderada. Pvc cae por debajo de Pv, pero no se alcanza flujo ahogado.
  • Decisión:
    1. Reevalúa la geometría de la válvula: descarta válvulas de alta recuperación (FL bajo, como mariposas) en favor de válvulas de globo (FL alto).
    2. Incorpora trims anti-cavitación (ej. jaulas perforadas estilo Cavitrol). Estos internos dividen la caída de presión en múltiples etapas o dirigen el colapso de las burbujas hacia el centro de la corriente para proteger las paredes metálicas.

C. Cuándo DESCARTAR la construcción por Flashing Inevitable

  • Condición: P2 menor o igual a Pv o cuando P1 y T1 están extremadamente cerca de Pc y Tc
  • Interpretación: El cambio de fase a vapor es termodinámicamente inevitable debido a las condiciones del proceso. Ningún trim anti-cavitación puede evitar la formación de vapor en estas circunstancias.
  • Decisión:
    1. Descarta el uso de internos anti-cavitación (se taparían o serían inútiles ante la presencia continua de vapor).
    2. Selecciona cuerpos en ángulo (angle body) para permitir el impacto directo del fluido bifásico en el centro de la tubería downstream.
    3. Aplica materiales endurecidos (revestimientos en Stellite, Carburo de Tungsteno) en asiento y tapón para resistir la erosión por alta velocidad.
    4. Incrementa el diámetro de la tubería de salida para mitigar la expansión del vapor y mantener la velocidad lineal por debajo de los límites erosivos.

Conclusión

El análisis de la Presión Crítica (Pc), la Temperatura Crítica (Tc) y la Presión de Vapor (Pv) va más allá de un simple cálculo en hojas de datos: es la frontera que define el comportamiento físico del fluido. Integrar el factor FF y comparar la caída de presión real con la Delta Pmax te permitirá seleccionar el tipo de cuerpo y el trim adecuado, garantizando una vida útil prolongada y la estabilidad operativa del lazo de control.

Curva de Presión de Vapor del Agua

Curva de Presión de Vapor del Agua

Simulador termodinámico de fase hasta el Punto Crítico (Tc = 374.14 °C, Pc = 220.64 bar)

Presión de Vapor (Pv)
1.01 bar
Fase Predominante
Equilibrio (Ebullición)
