Este caso es un clásico de ingeniería de instrumentación compleja: una medición de nivel por presión diferencial con sellos remotos y capilares en un recipiente alto, que funciona bien en el arranque… y empieza a «mentir» con el cambio de estación. Vamos a desarmar el problema con números y a evaluar la solución moderna: el sistema de presión diferencial electrónico remoto, sin capilares.

El escenario

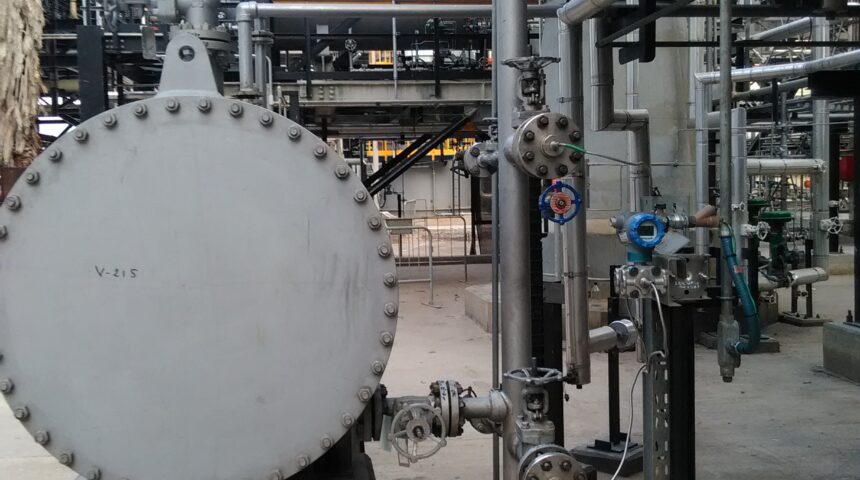

Un recipiente presurizado de proceso (puede ser una columna, un separador o un tanque de condensado presurizado) con dos tomas de nivel separadas 10 metros en vertical. El fluido es agresivo y tiende a cristalizar en líneas de impulso, por lo que el diseño original descartó las piernas húmedas convencionales y especificó un transmisor DP con dos sellos de diafragma remotos conectados por capilares: uno en la toma inferior y otro en la toma superior, con el transmisor montado cerca de la toma de abajo.

Los síntomas reportados por operaciones: el nivel indicado se desvía varios puntos porcentuales entre el día y la noche y entre verano e invierno, y el lazo de control responde «pesado» en las mañanas frías, con oscilaciones que obligaron a desintonizar el controlador.

Por qué pasa: la física del sistema de capilares

En un sistema de sellos remotos, los capilares y las cámaras están llenos de un líquido de relleno (típicamente aceite de silicona) que transmite la presión desde el diafragma del sello hasta el sensor. Ese líquido no es un conductor ideal: tiene densidad que cambia con la temperatura y viscosidad que crece en frío. En esta instalación, el capilar de la toma superior baja 10 metros hasta el transmisor, así que dentro del sistema hay una columna de 10 m de líquido de relleno cuya presión hidrostática forma parte permanente de la medición (se descuenta en la calibración como supresión/elevación de cero).

El problema: esa corrección se calcula para una densidad del líquido de relleno a una temperatura de referencia. Cuando el sol calienta los capilares o llega el invierno, la densidad cambia — y con ella, la «corrección incorporada» deja de ser correcta.

Pongámosle números al error térmico

Tomemos un aceite de silicona típico con coeficiente de expansión térmica β ≈ 0,00096 1/°C y densidad ≈ 934 kg/m³. La variación de la presión de la columna de relleno de 10 m ante un cambio de temperatura ambiente ΔT es aproximadamente:

Δh ≈ β × ΔT × H = 0,00096 × 40 °C × 10 m ≈ 0,38 m de columna de relleno

Con una oscilación estacional de 40 °C (de −5 °C en la madrugada de invierno a +35 °C al sol del verano — nada exótico en instalaciones a la intemperie), el error equivale a unos 0,35 metros de columna de agua (≈ 34 mbar). Si el rango de medición del nivel es, digamos, 2 metros de un líquido de proceso de 800 kg/m³ (span ≈ 157 mbar), ese error térmico representa alrededor del 20% del span. Ahí están los «varios puntos porcentuales» que veía operaciones — no es deriva del transmisor, es física del capilar.

Nota fina: el error dominante proviene del tramo vertical no simétrico entre ambos capilares (los 10 m de diferencia). Los tramos horizontales y las cámaras aportan errores menores adicionales por expansión del volumen contra la rigidez del diafragma, que se suman al balance.

El segundo problema: tiempo de respuesta

La respuesta dinámica de un sistema de sellos depende del conjunto capilar-líquido: longitud y diámetro interno del capilar, viscosidad del relleno y rigidez de los diafragmas. La constante de tiempo crece con la longitud del capilar y con la viscosidad — y la viscosidad de los aceites de silicona se multiplica en frío. Un sistema con capilares largos y de diámetro interno pequeño que responde en 1-2 segundos a 30 °C puede irse a decenas de segundos en una madrugada de invierno.

Eso explica el lazo «pesado»: el controlador fue sintonizado en verano con una dinámica y opera en invierno con otra. Un lazo de nivel puede tolerarlo; un lazo que alimenta una protección o un control exigente, no.

Mitigaciones dentro de la tecnología de capilares

• Simetría: especificar ambos capilares de igual longitud y diámetro, y de la mínima longitud posible, para que los efectos térmicos de los tramos expuestos tiendan a cancelarse (la asimetría vertical de 10 m, sin embargo, no se puede cancelar: es inherente a la geometría).
• Líquido de relleno adecuado: elegir el relleno por su baja expansión térmica y baja viscosidad en el rango ambiente real, verificando compatibilidad con temperatura y vacío del proceso.
• Protección térmica: tender los capilares juntos, a la sombra, con protección solar o traceado suave, evitando que uno reciba sol y el otro no (el peor caso es el gradiente entre capilares).
• Compensación en el sistema: algunos transmisores modernos permiten compensar parcialmente con la temperatura del sensor, pero no ven la temperatura de todo el capilar: la compensación es incompleta por diseño.
• Diámetro capilar: mayor diámetro interno mejora la respuesta, a costa de más volumen de relleno y más error térmico. Es un compromiso, no una solución.

Conclusión honesta de esta etapa: con 10 m de separación entre tomas y montaje a la intemperie, las mitigaciones reducen el error pero no lo eliminan — la columna de relleno de 10 m siempre estará ahí, respirando con el clima.

La solución aplicada: presión diferencial electrónica remota (sin capilares)

La alternativa moderna elimina el problema de raíz: en lugar de un transmisor DP con dos sellos y capilares, se instalan dos sensores de presión independientes, uno en cada toma — cada uno con su pequeño sello de diafragma montado directo a la brida, sin capilar — vinculados por un enlace digital. Un módulo (o uno de los dos sensores actuando como maestro) calcula la presión diferencial electrónicamente: DP = P_inferior − P_superior, y entrega el nivel por 4-20 mA/HART o bus al sistema.

Qué gana la instalación:

• Desaparece la columna de relleno de 10 m y con ella el error estacional: ya no hay líquido de sello recorriendo la altura del recipiente. El error térmico residual queda limitado al pequeño volumen del sello de brida de cada sensor, órdenes de magnitud menor.
• Respuesta en milisegundos en cualquier estación: no hay columna viscosa que arrastrar; la dinámica del lazo se vuelve estable todo el año y el controlador se sintoniza una sola vez.
• Instalación y mantenimiento simples: se acabaron los 20+ metros de capilar que hay que tender, proteger, y que si se pinchan condenan el conjunto completo. Cada sensor se reemplaza por separado.
• Diagnósticos: el sistema reporta ambas presiones individuales (útiles como presión de proceso «de regalo») y la diferencial, con supervisión del enlace.

La letra chica que un ingeniero senior debe verificar

El DP electrónico no es magia: la diferencial se calcula como resta de dos mediciones absolutas/manométricas grandes, y los errores de ambos sensores se combinan. La regla de decisión es la relación entre la presión estática y el span de nivel:

• En nuestro caso — 10 m entre tomas y un span de nivel de ~157 mbar sobre una estática moderada — la relación es favorable: con sensores de alta gama (error ~0,025-0,05% del rango ajustado bien seleccionado), el error combinado queda muy por debajo del error térmico que teníamos con capilares.
• En cambio, con estática muy alta y span diferencial muy pequeño (por ejemplo 100 bar de estática y 100 mbar de span), la resta de dos números grandes puede degradar la exactitud por debajo de lo aceptable. Ahí el DP electrónico exige un análisis de incertidumbre serio — y a veces pierde contra un DP convencional bien instalado.
• Verificar también: sincronía de muestreo entre ambos sensores (los fabricantes la resuelven en el enlace), rango de temperatura del enlace digital, alimentación, y aprobaciones si el área es clasificada.

Resultado y lecciones del caso

Tras el reemplazo por el sistema de DP electrónico remoto, la desviación día/noche quedó por debajo del 0,5% del span, el lazo se volvió a sintonizar una sola vez y el mantenimiento eliminó de su lista los recorridos de inspección de capilares. Lecciones para llevarse:

• Con sellos remotos, toda asimetría vertical entre capilares es una fuente de error térmico permanente; a partir de unos pocos metros de separación entre tomas, cuantifícala antes de aprobar el diseño.
• El tiempo de respuesta de un sistema de sellos cambia con la estación: sintonizar el lazo un día templado y validarlo en el extremo frío.
• El DP electrónico sin capilares es hoy la primera opción a evaluar en recipientes altos y a la intemperie — con la verificación de incertidumbre estática/span como tarea obligatoria del ingeniero.
• Y como siempre: el radar (libre u onda guiada) también merece un lugar en la comparativa según el fluido; en este caso se descartó por las características del proceso, pero tu matriz de selección debe considerarlo.
