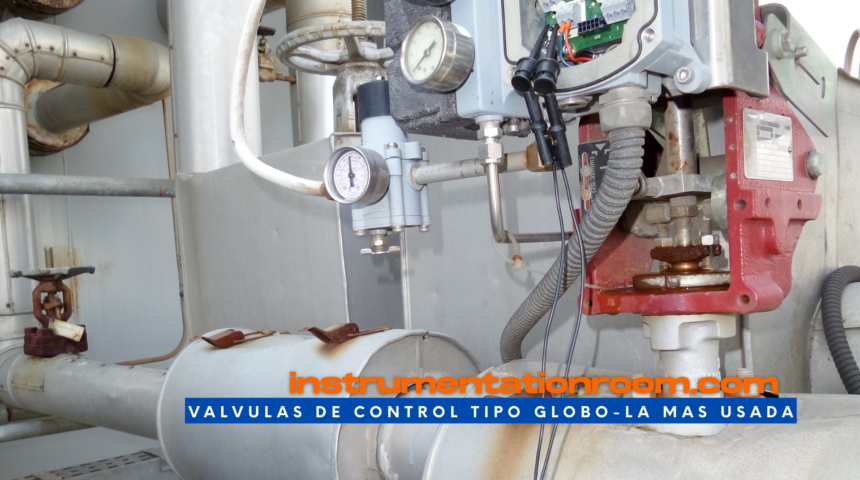

Si alguna vez heredaste una válvula de control que oscila, que trabaja siempre al 15% de apertura, que cavita como una batidora o que simplemente «no controla», hay una probabilidad altísima de que el problema haya nacido mucho antes de la puesta en marcha: en el dimensionamiento. Y lo incómodo es que casi todos los errores de dimensionamiento son evitables con método. En este artículo repasamos los 7 más costosos que veo repetirse en proyectos — y al final te cuento dónde vamos a resolverlos juntos, paso a paso y con ejercicios reales.
Error #1: Dimensionar con un solo caudal
El clásico: calcular el Cv para el caudal «de diseño» y elegir válvula. Pero una válvula de control no opera en un punto — opera en un rango. El dimensionamiento serio evalúa al menos tres escenarios: caudal mínimo, normal y máximo, cada uno con su caída de presión real (que no es la misma en los tres, como veremos en el error #3). La válvula correcta es la que controla bien en los tres, no la que «pasa» el máximo.
Error #2: Sobredimensionar «por seguridad»
Es el error más extendido y el más contraintuitivo: una válvula más grande no es más segura — es peor controladora. Una válvula sobredimensionada trabaja casi cerrada, donde pequeños movimientos del vástago producen grandes cambios de caudal: la ganancia se dispara, el lazo oscila, el asiento se erosiona por trabajar estrangulado y el posicionador vive corrigiendo. La zona sana de operación está orientativamente entre el 20% y el 80% de apertura; si tus escenarios caen fuera, la válvula está mal elegida. Los factores de seguridad se aplican una sola vez y con criterio — no en el caudal, y en la caída de presión, y en el Cv, y «por si acaso» en el diámetro.
Error #3: Asumir la caída de presión en lugar de calcularla
El Cv depende de la caída de presión disponible en la válvula: Cv = Q · √(SG / ΔP) (en unidades imperiales, para líquidos sin restricción de flujo). Pero esa ΔP no es un número que se inventa: es lo que sobra del balance hidráulico del circuito — presión de la bomba menos pérdidas de tubería, equipos y elevación — en cada escenario de caudal. A caudal máximo, las pérdidas del circuito crecen y a la válvula le queda menos ΔP; a caudal mínimo le sobra. Quien asume «ΔP = 1 bar porque siempre usamos 1 bar» está eligiendo válvulas por folklore.
Error #4: Ignorar la verificación de flujo estrangulado y cavitación
En líquidos, la fórmula simple del Cv deja de valer cuando la presión en la vena contracta cae por debajo de la presión de vapor: aparece el flujo estrangulado (choked flow) — aumentar ΔP ya no aumenta el caudal — y con él la cavitación o el flasheo. Todo dimensionamiento de líquidos debe verificar la ΔP admisible del trim contra la ΔP real usando los factores del método IEC 60534 / ISA (FL de la válvula, FF del fluido). Saltarse esta verificación es como aprobamos aquella válvula de recirculación que se comía el trim cada 4 meses: el Cv daba bien; la física, no.
Error #5: Elegir mal la característica de caudal
Lineal, isoporcentual o apertura rápida no son sabores — son la forma en que la válvula reparte su autoridad a lo largo de la carrera. La regla corta: cuando la ΔP de la válvula cae fuertemente al aumentar el caudal (válvula «compartiendo» circuito con mucha pérdida de carga), la isoporcentual instalada tiende a linealizarse y suele ser la elección; cuando la ΔP es casi constante, la lineal rinde. Elegir por costumbre («siempre pedimos isoporcentual») funciona… hasta que no.
Error #6: Confundir rangeabilidad de catálogo con rangeabilidad real
El catálogo dice 50:1; la instalación dice otra cosa. La rangeabilidad útil se acota por la característica instalada, por el mínimo caudal controlable con estabilidad y por la zona sana de apertura. Si tu proceso necesita controlar desde el 5% del caudal máximo (arranques, cargas parciales), quizá la respuesta no es una válvula — son dos en rango partido, o un trim especial. Ese análisis se hace en el papel, no en el comisionamiento.
Error #7: Olvidar que la válvula vive en una tubería
Reducciones a válvula más chica que la línea (factor de geometría FP), velocidades de salida, ruido, y la pregunta final que nadie se hace a tiempo: ¿el actuador puede con la ΔP de cierre en el peor caso? El dimensionamiento termina cuando válvula, trim, actuador y tubería cierran como sistema — no cuando el Cv «da».
Mini ejemplo para que veas el método en acción
Agua (SG = 1) a caudal normal de 40 m³/h con ΔP disponible de 1,8 bar en ese escenario. Conversión rápida a unidades del Cv (gpm, psi): Q ≈ 176 gpm; ΔP ≈ 26,1 psi. Cv requerido ≈ 176 · √(1/26,1) ≈ 34,5. Con los escenarios mínimo y máximo se repite la cuenta, se verifica cavitación con FL del trim candidato, y se comprueba que las tres aperturas caigan en la zona 20-80% de una válvula con Cv nominal en torno a 50-60. ¿Parece mucho? Es un procedimiento de 20 minutos cuando tienes el método ordenado — y de meses de dolores cuando no.
