Cerramos la serie con un caso de selección que divide aguas en cualquier proyecto: ¿válvula de bola o válvula mariposa? para corte on-off en líneas grandes. El caso muestra cómo la mariposa triple excéntrica cambió las reglas del juego — y dónde la bola sigue siendo insustituible.
El escenario
Revisión de ingeniería de un proyecto con decenas de válvulas de corte automatizadas entre 10 y 30 pulgadas: agua de circulación, vapor auxiliar de media presión, aire y gases calientes. La especificación original pedía bola de muñón para todo, «por seguridad». El presupuesto de válvulas explotó y los plazos de entrega comprometían el cronograma: en diámetros grandes, una bola trunnion es un equipo pesado, caro y de largo plazo de fabricación.
El análisis: qué ofrece cada tecnología en corte
Bola (trunnion): paso total (permite scraping/pigging donde aplica), mínima pérdida de carga, estanqueidad bidireccional excelente, DBB disponible, robustez ante ciclos frecuentes. Contras: peso, costo y tamaño crecen brutalmente con el diámetro; la cavidad puede atrapar fluido (cuidado con líquidos que expanden o polimerizan: exige asientos autoaliviantes o venteo de cavidad).
Mariposa concéntrica (asiento elastomérico): la más económica y liviana; excelente en agua y servicios generales de baja presión y temperatura. Limitada por el elastómero: temperatura, compatibilidad química y desgaste por asentamiento continuo.
Mariposa de alto desempeño (doble excéntrica): asiento polimérico o metálico, mayor presión y temperatura que la concéntrica, estanqueidad muy buena. El disco «despega» del asiento al abrir gracias a la doble excentricidad, reduciendo fricción y desgaste.
Mariposa triple excéntrica (TOV): la geometría del tercer offset hace que el sello metálico cierre por acuñamiento sin fricción de recorrido: estanqueidad metal-metal de clase burbuja (según norma de ensayo aplicable, p. ej. ISO 5208 / API 598), apta para vapor y gases calientes, fire-safe, con el peso y costo de una mariposa. Es, en la práctica, la que compite mano a mano con la bola en corte de gran diámetro.
La matriz de decisión aplicada al proyecto
| Servicio | Selección | Razón dominante |
|---|---|---|
| Agua de circulación 24-30″ | Mariposa concéntrica | Baja presión/temperatura; costo y peso imbatibles |
| Vapor auxiliar 10-16″ | Mariposa triple excéntrica | Estanqueidad metal-metal en caliente sin el costo de una bola |
| Gases calientes 20″ | Mariposa triple excéntrica | Temperatura fuera del alcance de asientos blandos |
| Gas combustible (ESD) | Bola trunnion DBB fire-safe | Máxima estanqueidad certificada + doble bloqueo exigido por la filosofía de seguridad |
| Líneas con pigging | Bola paso total | La mariposa tiene el disco en el paso: descartada por geometría |

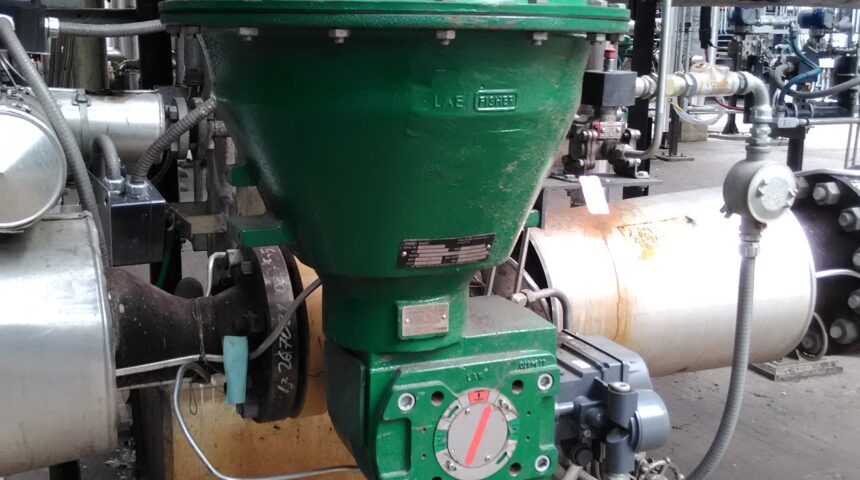

Dos advertencias de campo que decidieron detalles: la mariposa siempre tiene el disco dentro del paso (pérdida de carga algo mayor y adiós a cualquier herramienta interna en la línea), y el torque de asentamiento de una TOV es exigente y direccional — el actuador se dimensiona con el perfil del fabricante y el sentido de instalación correcto, o la estanqueidad prometida no aparece.
Resultado y lecciones
- El cambio de especificación redujo el costo del paquete de válvulas de corte en más de un tercio y recortó semanas de plazo de entrega, sin ceder estanqueidad donde era crítica.
- Lección 1: «bola para todo» y «mariposa para todo» son igual de malas; la selección es por servicio, con la temperatura, la estanqueidad requerida y el diámetro como ejes.
- Lección 2: la triple excéntrica es la gran igualadora en corte de gran diámetro y alta temperatura — conócela y exígele sus certificados de ensayo de asiento.
- Lección 3: en cualquier cuarto de vuelta automatizada, el actuador con su perfil de torque es la mitad de la ingeniería. La válvula perfecta con actuador justo es una falla programada.
