Hace unos días publiqué en LinkedIn una foto que encendió el debate entre cientos de colegas de instrumentación: un transmisor de presión diferencial montado en un pedestal junto a un recipiente, con dos tomas de proceso a distinta altura y las líneas de impulso llegando — ambas — a la misma cota del manifold. La pregunta que lancé fue simple: ¿genialidad o error? ¿Aplicación válida o mal montaje? Las respuestas fueron de todo tipo: que mide nivel, que mide densidad, que marcará siempre cero, que es válido para un servicio muy específico. Este artículo es mi respuesta completa, con la física paso a paso. (Puedes ver el debate original aquí: Articulo original en LinkedIn con todos los comentarios de colegas).

Qué se ve en la foto

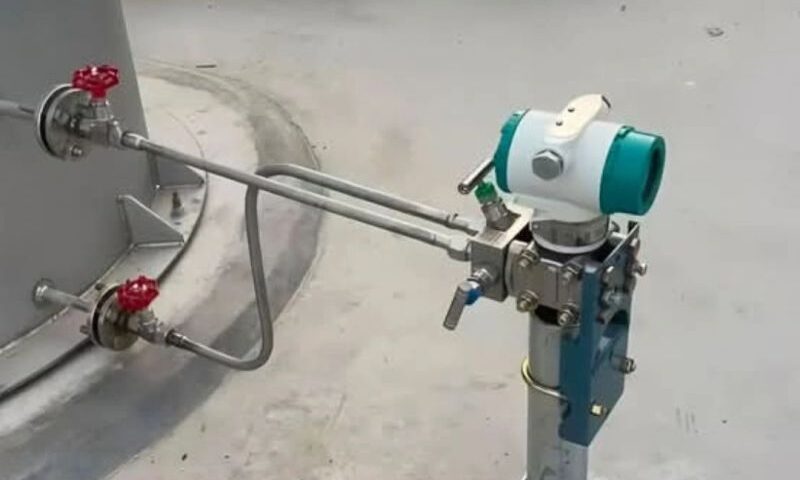

Un transmisor DP con su manifold, montado en soporte de piso, conectado por tubing rígido a dos tomas bridadas del recipiente: una inferior y una superior, separadas verticalmente algo menos de un metro. El detalle que genera la polémica: la línea de la toma inferior sube con dos codos de 90° hasta entrar al transmisor a la misma altura que la línea de la toma superior. Sin capilares, sin sellos remotos, sin purgas visibles. Y de paso: sin soportería en las líneas, sin pendientes definidas y sin el cable conectado — pero vamos primero a lo conceptual, que es lo jugoso.

Hipótesis 1: «está midiendo nivel» — no, y aquí está el porqué

Analicemos el recipiente abierto a la atmósfera para simplificar (con recipiente presurizado la conclusión es la misma). Llamemos H a la cámara conectada a la toma inferior y L a la de la toma superior, y supongamos que las líneas de impulso se llenan con el propio líquido del proceso, como ocurrirá naturalmente en este montaje.

• Mientras el líquido está por debajo de la toma superior: podría pensarse que el transmisor «ve» la columna entre el nivel y la toma inferior. Pero atención a la geometría: la línea de alta sube hasta la cota del transmisor. La presión que llega a la cámara H es la de la toma inferior menos la columna de líquido dentro del propio tubing que sube. El arreglo se comporta de forma errática y, en cuanto la condición de las líneas se estabiliza, la lectura útil desaparece.
• Cuando el líquido supera la toma superior: ahora ambas cámaras están conectadas a puntos sumergidos del mismo líquido, con ambas líneas llenas de ese mismo líquido hasta la misma cota. Hagamos la cuenta completa: la presión en cada cámara es la presión de su toma más (o menos) la columna de su línea de impulso. La presión de la toma inferior excede a la de la superior exactamente en ρ·g·Δh (la separación entre tomas)… pero la línea de la toma inferior aporta una columna adicional de subida que vale exactamente lo mismo con signo contrario. Resultado: DP = 0. Siempre. Matemáticamente cero, no «aproximadamente cero».

Esa es la trampa visual del montaje: los dos codos de 90° dan la sensación de que «algo diferencial» se está midiendo. En el mundo real, las columnas se cancelan término a término. Un transmisor carísimo para medir el número cero con cinco decimales.

Hipótesis 2: «está midiendo densidad» — tampoco, por la misma física

Fue el contraargumento más interesante del debate, y merece respeto porque el concepto existe: dos mediciones de presión separadas una altura conocida permiten calcular densidad, ya que DP = ρ·g·Δh con ambas tomas sumergidas. El problema es que ese principio funciona solo si lo que llena las líneas de impulso no es el mismo líquido del proceso. Los densitómetros por DP reales usan sellos remotos con capilares (el fluido de relleno tiene densidad distinta, y la medición resulta (ρ_proceso − ρ_relleno)·g·Δh), o purgas de burbujeo, o piernas con sello de fluido diferente.

En la foto no hay capilares, ni purga, ni sello: las líneas se llenarán del mismo líquido que se pretende medir. Y entonces aplica la cuenta de la hipótesis 1: las columnas se cancelan y DP = 0 a cualquier densidad. La idea era buena; el montaje la mata.

Hipótesis 3: los casos de nicho donde algo así podría tener sentido

En el debate surgieron dos escenarios que vale la pena examinar con honestidad técnica:

• Trampa o bota colectora de condensado en un recipiente de gas/vapor limpio: si la toma superior queda en fase gaseosa y su línea se mantiene seca, el transmisor sí vería crecer la columna de líquido entre tomas (un mini rango de nivel para drenado automático periódico). ¿Funciona? En teoría, sí — hasta que el gas condense. Y esta geometría, con sus bolsillos y sin pendiente definida, es una fábrica de acumulación de condensado en la pierna «seca»: la medición derivará hacia cero sin avisar. Para servicio saturado, esa pierna se diseña deliberadamente (pierna mojada con pote de condensado y calibración con supresión, o sello) — no se deja al azar.
• Diferencial de un elemento interno (demister, filtro, placa): conceptualmente válido para medir ensuciamiento… pero la posición y cercanía de las tomas en la parte baja de la envolvente no se corresponde con ningún elemento interno plausible a esa altura. La hipótesis no resiste la ubicación.

Lo que dicen las normas de instalación (y que este montaje ignora)

Más allá del concepto, el montaje incumple las prácticas recomendadas de hook-up que cualquier revisión de precomisionado marcaría — API RP 551 como referencia central de instalación de instrumentos de proceso, complementada por prácticas tipo PIP y las guías del fabricante:

• Elevación del transmisor: para líquidos, el transmisor se monta a la altura de la toma inferior o por debajo, de modo que las líneas se autollenen y no atrapen gas. Montarlo a media altura o a la cota de la toma superior exige un análisis de columnas y una supresión de cero calculada — nada de eso es evidente aquí.
• Pendientes continuas y sin bolsillos: las líneas de impulso deben tener pendiente definida (según servicio, hacia el proceso o hacia el transmisor) para evacuar gas o condensado. Los quiebres de 90° de la foto crean bolsillos que atrapan aire, condensado o sedimento: error de columna garantizado y respuesta lenta.
• Simetría entre líneas: recorridos y condiciones equivalentes en ambas piernas, para que los efectos térmicos e hidrostáticos se cancelen en lugar de sumarse.
• Soportería y flexibilidad: tubing sin soportar vibra, se fatiga y transmite esfuerzos al manifold; también se observa la ausencia de ello.
• Válvulas raíz y manifold operables: el bloqueo en la toma debe ser adecuado al servicio, y el conjunto debe permitir bloquear, ecualizar y ventear con seguridad — con la ecualizadora cerrada en operación (una ecualizadora abierta, dicho sea de paso, también fuerza DP = 0 y es otra causa clásica de «transmisor que marca cero»).
• Winterization / protección térmica donde el clima lo exija, para que las columnas no cambien de estado.

Mi veredicto como especialista

Error grave de instalación. No es una genialidad incomprendida: es un montaje que, para nivel, marcará cero en cuanto el líquido supere la toma superior; para densidad, marcará cero siempre; y para cualquier otra hipótesis, contradice la ubicación de sus propias tomas. A eso se suman los incumplimientos de instalación que lo condenarían incluso si el concepto fuera correcto. La lección más valiosa del caso no es burlarse del montaje — es entender por qué falla, porque el mecanismo (columnas de impulso que se cancelan o que introducen errores no calculados) es responsable de una enorme fracción de las mediciones DP «misteriosamente malas» en la industria.

Checklist para no repetirlo: montaje DP para nivel, bien hecho

• Define primero qué mide y entre qué puntos: nivel entre tomas, interfase, densidad o diferencial de un elemento. El hook-up se diseña después del concepto, nunca antes.
• Decide el estado de cada pierna (seca, mojada, con sello o purga) y calcula las columnas: supresión o elevación de cero documentada en la hoja de calibración.
• Transmisor a la cota correcta para el servicio; pendientes continuas, sin bolsillos; líneas simétricas y soportadas.
• Manifold completo, ecualizadora cerrada en operación, y procedimiento de puesta en servicio (llenado/venteo) escrito.
• Y la prueba final de todo nivel por DP: verifica la lectura contra un movimiento real de nivel antes de dar por buena la instalación. El proceso no perdona suposiciones.

¿Tú qué habrías respondido: genialidad o error? Te leo en los comentarios — y si te quedó alguna duda sobre las cuentas de las columnas, escríbela, que ese análisis da para un artículo propio con diagramas.
